تفاصيل المنتج:
|
الوزن (كغ): | 600 | حجم خط الغراء: | 9m*1.6m*1.8m |
---|---|---|---|
حجم آلة التراص التلقائي: | 3m*2.5m*1.5m | التكرار: | 50 هرتز |
إجمالي الطاقة: | 25 كيلو واط | عرض لفائف الألومنيوم: | 300-600 ملم |
دقة التصحيح: | ± 0.5 مم | سرعة المحرك: | 115 دورة في الدقيقة /دقيقة |
وضع محرك الأقراص: | محرك متزامن | الحالة: | جديد |
إبراز: | آلة لصق التراص الآلي بالكامل,آلة لصق التراص مغلقة بالكامل,Fully enclosed stacking gluing machine |
مقدمة

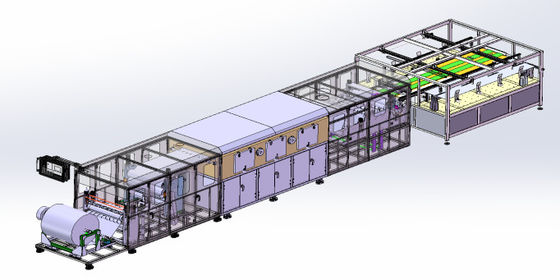

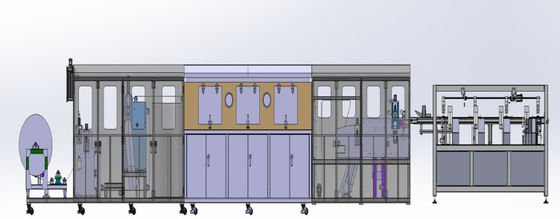

تخطيط عام لخط اللاصق A600
هذا الجهاز هو معدات متخصصة تستخدم أساسًا لتغطية وتقطيع وتراكم نواة عسل الألومنيوم. يمكنه تغطية وتجفيف وقطع ورق الألومنيوم إلى طول ثابت.
a. وصف العملية:
وفقًا للاحتياجات ، يتم كشف لفائف الألومنيوم المطلوبة وتغطيتها بلاصق خاص لبواطن حبوب العسل الألومنيوم للطباعة الشعبية. بعد التجفيف في الفرن ، يتم تثبيت المواد اللاصقة في المطبخ.يتم اختراقها وتسطيحها وفقًا لمتطلبات العملية، ثم تقطيع وتكديس إلى طول ثابت.
ب - خصائص المعدات
آلة طلاء العسل من الألومنيوم المصممة والتي تصنعها شركتنا لها الميزات الرئيسية التالية:
1) التحكم التلقائي في التوتر الثابت لتفريغ التوتر في الملف؛
2) يمكن للدراجة العائمة ضبط وظيفة مزامنة خط الإنتاج تلقائيًا ؛
3) بعد اللصق، فإنه يمكن أن تجف تلقائيا؛ التحكم بدقة في درجة الحرارة في الفرن
4) يمكن للمادة المطلية حفر الثقوب تلقائيًا
5) اختبار لوح واحد يمكن أن يقيس تلقائيًا مسافة الشريط ويحسب مسافة الشريط اللاصق لنماذج مختلفة من أدوات طلاء الصفائح بعد الطلاء.
6) بعد اللصق ، يمكن أن يحقق قطع الطول الثابت التلقائي والدقيق وضع ورق الألومنيوم بالقرب من النهاية بعد اللصق.

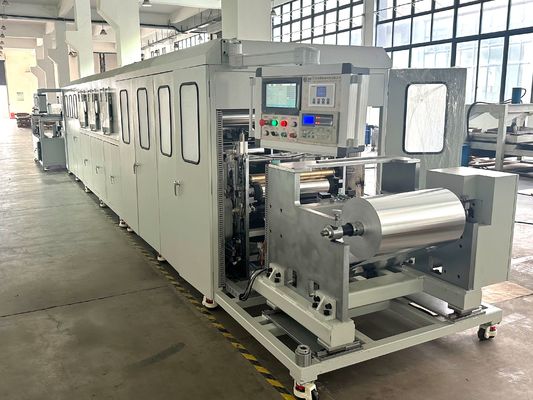

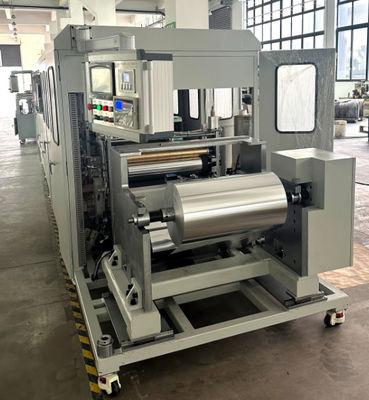

A.وحدة التحميل واللصق
تتضمن هذه الوحدة وظائف مثل تغذية ورق الألومنيوم ، وجاذبية ورق الألومنيوم ، وثقب ثقب ورق الألومنيوم ، وتسطيح ورق الألومنيوم ، ومزامنة ورق الألومنيوم ، ولصق ورق الألومنيوم.
معايير مفصلة لنظام التصحيح
علامة تصحيح | الخيار (أ) | الخيارب | الخيارج |
دقة التصحيح | ±0.5ملم | ±0.5ملم | ±0.3ملم |
سرعة المحرك | 115 rpm/دقيقة | 115 rpm/دقيقة | 350 rpm/دقيقة |
قوة دفع جهاز التشغيل | 100 كيلوغرام | 100 كيلوغرام | 100 كيلوغرام |
حمولة آلية التنفيذ | 1T | 1T | 1T |
مسار آلية التنفيذ | 140ملم | 140ملم | 140ملم |
سرعة آلية التنفيذ |
10 ± 10% ملم/دقيقة |
10 ± 10% ملم/دقيقة |
1mm/s-75mm/s قابلة للتعديل |
وضع القيادة | محرك متزامن | محرك متزامن | أداة |
B.وحدة لصق آلية
يتكون جهاز إضافة الغراء التلقائي من خزان خلط، مسبار بالموجات فوق الصوتية، مزج المحرك الهوائي، وصندوق المحرك الرئيسي (صندوق المحرك الرئيسي يتكون من ثلاثة أجزاء: العلوي، الوسط،والأجزاء السفلية، حيث يكون الجزء العلوي هو خزان المذيب العالي ، والجزء الأوسط هو مربع التحكم الكهربائي الرئيسي وواجهة تشغيل الإنسان والآلة ،والجزء السفلي هو مضخة الحجاب الهوائي)
C.وحدة درجة حرارة ثابتة من نوع النفق
عدد نقاط تحكم درجة الحرارة: 4
درجة حرارة العمل: 0 ~ 120 درجة مئوية (درجة حرارة الفرن القصوى 150 درجة مئوية)
حماية الإنذار من ارتفاع درجة حرارة السيارة، أو قطع الاتصال، أو زيادة الحمل، إلخ.
طاقة التدفئة: 20 كيلوواط
دقة التحكم في درجة الحرارة: 3-5 درجة مئوية
D.وحدة قطع التبريد

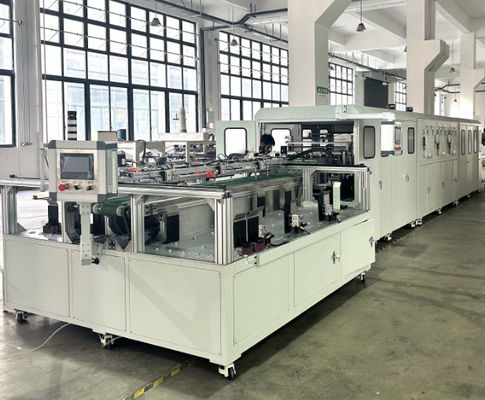

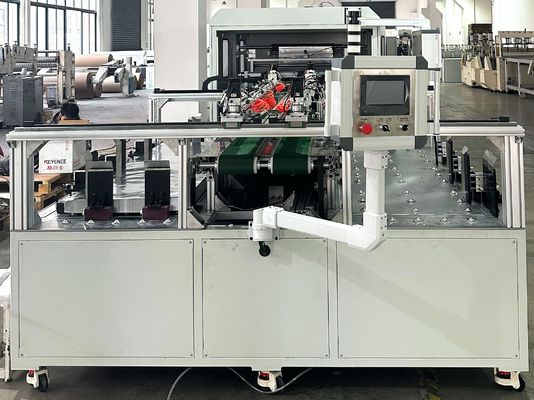

E.آلة طلاء أوتوماتيكية كاملة ذات محطة مزدوجة
1) مناسبة لأعماق ورق الألومنيوم: 580-600mm.
2) طول التراص: 900-1800mm.
3) السرعة القصوى: 25PCS / min (حسب باستخدام ورق الألومنيوم بطول 1700mm).
4) الحد الأقصى لارتفاع التراص: 200 ملم.
5) عندما يصل عدد الأوراق ذات الجانب الواحد إلى العدد المحدد ، سيتم تغيير الاتجاه تلقائيًا.
6) يمكن تعديل وضع كوب الشفط في الاتجاهات الأمامية والخلفية واليسرية واليمينية.
7) المعدات مجهزة بمسامير القدم التي يمكن ضبطها أفقيا.
8) ارتفاع منفذ التغذية يمكن تعديله: 1050-1150mm.
9) ارتفاع عربة التراكم: 700 ملم.
F. قائمة المعدات
لا. | الاسم | الرقم | الوحدة | المصنع | |
1 | نظام تشديد ورق الألومنيوم | 1 | SET | بيكور | |
2 | نظام ثقب ورق الألومنيوم | 1 | SET | بيكور | |
3 | نظام طلاء ورق الألومنيوم | 1 | SET | بيكور | |
4 | نظام التجفيف | 1 | SET | بيكور | |
5 | نظام عازل من ورق الألومنيوم | 1 | SET | بيكور | |
6 | نظام قطع ورق الألومنيوم | 1 | SET | بيكور | |
7 | نظام التحكم | 1 | SET | بيكور |
قائمة الملحقات الرئيسية:
لا | الاسم | الرقم | الوحدة | ممصنع | |
1 | الإطار | 1 | SET | بيكور | |
2 | الفرن | 1 | SET | بيكور | |
3 | عمود عجلة | 39 | SET | شريك | |
4 | قطع معدّلة | SET | س-شريك |
